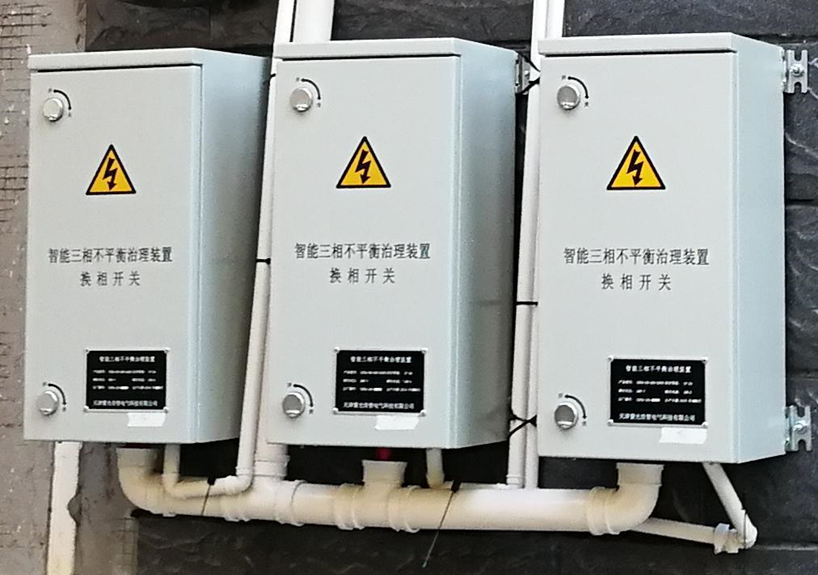

换相开关

1、产品描述

     换相开关型三相不平衡调节装置（Phase-change Switch，简称PCS）是一种专门针对农配网配电台区线路中存在的三相负荷不平衡问题而研发的一款产品，可以从根本上解决负载端三相不平衡。不同于传统的治理装置，它融合了半导体器件与接触器开关的优点，避免了单独使用接触器开关在负荷投切瞬间产生的较大涌流和开通、关断时间间隔长的问题，在负载换相投切过程中可对用户正常供电；也能解决半导体器件长期运行带来的发热问题。

    PCS的应用，将大幅提高配网运行稳定性和智能化，为建设坚强智能电网起到很好的支撑作用。

2、主要特点

三相负荷不平衡治理：

    能够对配电网三相负荷不平衡进行调节，使三相支路平均分配负荷，降低负荷不平衡引起的线路及变压器损耗、电压降低，提高供电质量和供电可靠性，降低用户投诉率；

不停电切换技术：

    采用过零换相技术，换相时间最大 10ms，能够避免在负荷投切瞬间产生的较大涌流，避免对用户的用电设备产生影响；

智能缺相不停电技术：

    对于单相线路故障引起的用户断电，开关可快速断开故障相，同时主控系统进行快速计算，并将用户切换至线路电流裕度最大的正常相运行，避免用户断电，提高供电质量；

台区最优配置计算：

    可根据台区用户容载比，对台区内需安装的换相开关数量进行最优计算，计算调整三相负荷不平衡所需的最少设备数量，减少设备投资，使装置经济效益达到最大化；

节能可靠：

    采用双向晶闸管并联接触器结构，避免传统换相开关中半导体器件长期运行带来的发热问题，将大幅提高配网运行稳定性和安全性，装置自身损耗小，接近零损耗，对环境无电磁污染、无噪声污染；

智能控制免维护：

    采用高速数字信号处理器（DSP）和阀触发系统，结合先进的控制策略，根据负荷特性实时、智能调节换相开关组合，快速平衡负荷，达到较优控制结果；

 可扩展可重构：

    各换相开关与主控系统通过 GPRS 无线通讯进行数据交换，根据负荷的增减，对换相开关进行扩展和重构；

 安装方式灵活：

    可适应室内、室外、壁挂、柱上等多种安装方式。

3、技术参数
